El BESS 1MW 3,2MWh (Tensión UE) sistema de red híbrido es una solución de almacenamiento de energía de última generación para una gestión energética de alta eficiencia. Con una capacidad de 1 MW y componentes innovadores como el inversor Megarevo PCS y las baterías de litio Sunpal, este sistema admite tanto aplicaciones conectadas a la red como aisladas de ella. Maximiza el almacenamiento de energía con una refrigeración óptima, seguridad contra incendios y gestión inteligente de la energía, por lo que es ideal para uso comercial e industrial.

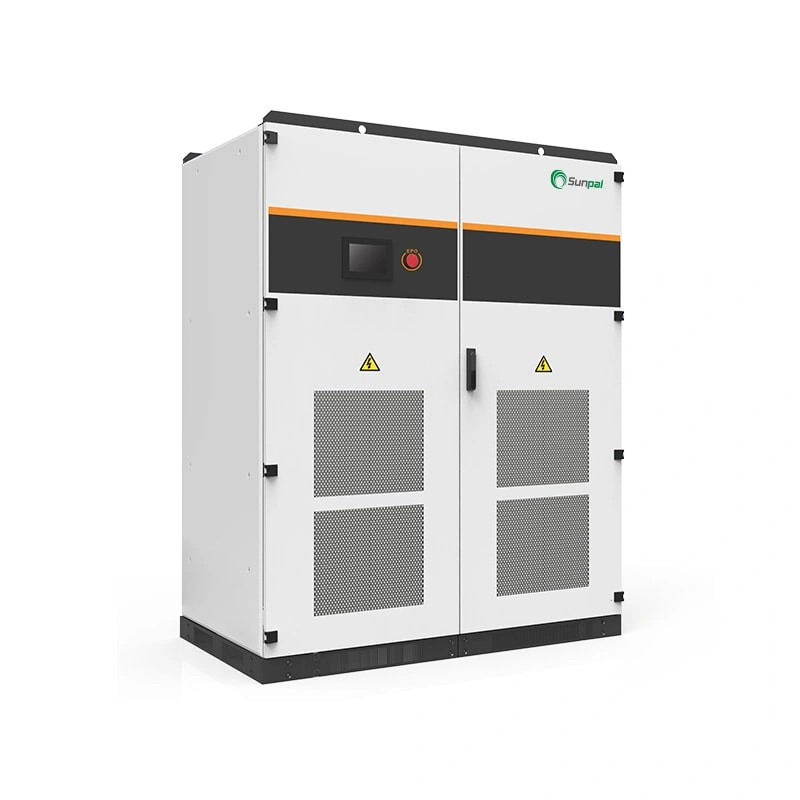

Inversor de conexión a red Megarevo PCS con transformador de aislamiento
- Rendimiento del 97,5% para una conversión de potencia óptima.
- Admite fuente de alimentación redundante CA/CC.
- Transformador de aislamiento incorporado para adaptarse a las cargas de impacto.
- Funciona tanto en modo conectado a la red como desconectado de ella.
- Alta densidad de potencia y escalabilidad para sistemas más grandes.
Batería de litio Sunpal con cable
- Más de 6.000 ciclos y 15 años de vida útil para una mayor durabilidad.
- Gran capacidad energética (200,7 kWh) para un almacenamiento de energía constante.
- BMS integrado con funciones de protección avanzadas.
- Compatible con las principales marcas de inversores.
- Certificaciones: CE, UL1973, IEC62619, UN38.3.
Combinador de control Armario de corriente con SAI
- Garantiza un suministro eléctrico fiable con el SAI integrado.
- Integra funciones de control, protección y comunicación.
- Optimizado para una distribución de energía sin fisuras en sistemas complejos.
- Diseño compacto con componentes de fácil acceso.
Sistema de gestión de la energía (SGE)
- Recogida y control de datos en tiempo real para un uso eficiente de la energía.
- Supervisión basada en la nube con acceso a aplicaciones y web.
- Optimiza la carga y descarga para prolongar la vida útil de la batería.
- Admite la reducción de picos y la suavización de la potencia para la estabilidad de la red.
Contenedor de almacenamiento de energía de 40 pies
- Diseño robusto con sistemas de refrigeración por aire y extinción de incendios.
- Ideal para aplicaciones de almacenamiento de energía a gran escala.
- Mantiene la seguridad operativa en condiciones extremas.
Especificaciones técnicas BESS 1MW / 2,4MWh
| Categoría | Parámetro | Especificación |
|---|---|---|
| Rendimiento del sistema | Potencia nominal | 1 MW |
| Capacidad de energía utilizable | 2,16 MWh 90% DoD | |
| Tensión y frecuencia de CA | 230/400 V (norma UE), 50 Hz, trifásico | |
| Eficiencia de ida y vuelta (CC a CA) | > 97,5% (Varía según las condiciones operativas) | |
| Tiempo de respuesta | < 20 ms | |
| Modos de funcionamiento | En red (PQ), Fuera de red (VF), Alimentación de reserva, SAI | |
| Sistema de baterías | Química de la batería | LiFePO4 (célula prismática) |
| Tensión nominal de la batería | 768 VDC | |
| Capacidad del portapilas | 314 Ah / 241,152 kWh | |
| Número total de estanterías | 15 | |
| Ciclo de vida | ≥ 8000 ciclos @ 90% DOD, 25°C | |
| Tasa C de carga/descarga máxima | 0,5C (Recomendado para una duración óptima), 1C (Pico) | |
| Protecciones BMS | Sobretensión, Subtensión, Sobrecorriente, Cortocircuito, Sobretemperatura | |
| Sistema de conversión de energía (PCS) | Modelo | 1MW |
| Max. Rendimiento | 98% | |
| Funciones de apoyo a la red | Control de potencia activa/reactiva, reducción de picos, regulación de frecuencia (FR) | |
| Topología | Incluye transformador de aislamiento de baja frecuencia integrado | |
| Físico y medioambiental | Tamaño del envase | Contenedor marítimo estándar High Cube (HC) de 40 pies |
| Dimensiones (L x A x A) | Aprox. 12,2 m x 2,4 m x 2,9 m | |
| Sistema de refrigeración | Aire acondicionado industrial (HVAC) / Refrigeración por aire | |
| Sistema de extinción de incendios | HFC-227ea (Heptafluoropropano) integrado o sistema similar basado en gas | |
| Temperatura de funcionamiento | De -20°C a 50°C (puede aplicarse una reducción del rendimiento en los extremos) | |
| Grado de protección contra la penetración (IP) | IP54 para el contenedor | |
| Nivel de ruido | < 75 dB a 1 m | |
| Control y garantía | Sistema de gestión de la energía (SGE) | Supervisión basada en la nube (Web y App), admite control remoto y diagnóstico |
| Protocolo de comunicación | Modbus TCP/IP, CAN, Ethernet | |
| Garantía del sistema | Garantía estándar del sistema de 5 años | |
| Garantía de funcionamiento de la batería | Garantía de rendimiento de 10 años u 8000 ciclos | |
| Conformidad y certificaciones | CE, IEC 62619, IEC61000, IEC 62477, UL1973, UL9540A, UN38.3, MSDS |
